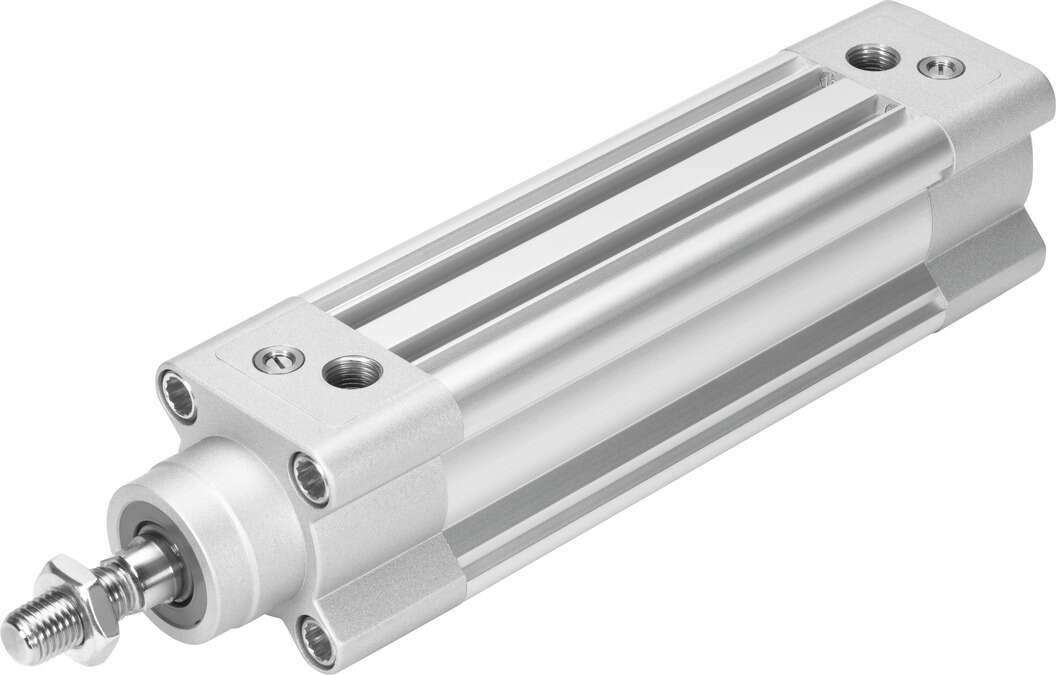

主要技術參數 | |||||||
缸徑φ | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
符合標準 | ISO 15552 | ||||||
工作模式 | 雙作用 | ||||||
氣接口 | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 |
活塞桿螺紋 | M10x1.25 | M12x1.25 | M16x1.5 | M16x1.5 | M20x1.5 | M20x1.5 | M27x2 |
行程[mm] | 1..2800 | ||||||
結構特點 | 活塞/活塞桿/缸筒 |
DPSP | 2F | 32 | 50 | P | AI | R | LB |
雙作用 | ① | ② |
| ④ | ⑤ | ⑥ | ⑦ |
① | -空白=標準; -派生型:
| ||||||
② | -氣缸內徑:32 40 50 63 80 100 125 | ||||||
③ | ×氣缸行程:1...2800 | ||||||

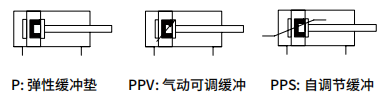

④ | -緩沖:P=兩端帶彈性緩沖墊;PPV=氣動可調緩沖;PPS=自調節 | ||||||
⑤ | -位置感測:A=帶磁環,An=磁性開關,n=個數1、2... | ||||||
⑥ | -耐高溫=R,耐高溫密封件,max120℃;無=標準型;耐低溫-40-80°℃=TT | ||||||
⑦ | -安裝:LB:軸向底座型…選裝詳見安裝方式-外圍元件一覽 |
安裝與使用
1、工作中負載有變化時,應選用輸出力充裕的氣缸:
2、在高溫或者腐蝕性條件下,應選用相應的耐高溫或耐腐蝕性氣缸:
3、在濕度大,粉塵多,或者有水滴、油塵、焊渣的場合,氣缸應采取相應的防護措施:
4、氣缸接入管道前,必須清除管道內臟物,防止粉塵等雜物進入氣缸內:
5、氣缸使用介質應經過40um以上濾芯過薄后方可使用:
6、因氣缸前蓋及活塞均較短,一般行程不可選擇太大:
7、在低溫環境下,應采取抗凍措施,防止系統中的水分凍結:
8、氣缸在工作過程中應盡可能避免受側向載荷,以維持氣缸的正常工作和使用壽命;
9、氣缸拆下長時間不使用,要注意表面防銹,進排氣口應加防塵堵塞帽,特別注意:前、后蓋不可自行拆卸:
10、C型扣環的裝拆:
101、裝拆時一定要使用合適的手鉗(C型扣環安裝工具)進行,確保安全,避免因C型扣環飛出,對人體或周邊機器造成損害;
10.2、確保C型扣環裝入本體扣環溝槽后,方可通氣。
